Comment fonctionne un séchoir solaire par insufflation ?
Un séchoir solaire transforme le rayonnement capté en toiture en un flux d'air chaud, insufflé dans une cellule fermée à basse température. Cette page décrit la chaîne technique complète, les deux configurations d'installation, la gestion de la nuit et de l'hiver, et la raison pour laquelle un séchage lent et maîtrisé protège la matière.
Sommaire
La chaîne technique : du panneau à la cellule
Le procédé se déroule en six étapes enchaînées, du captage en toiture à la matière sèche. Vue d'ensemble avant le détail :
- Production solaire — les panneaux hybrides captent le rayonnement et produisent chaleur et électricité.
- Échangeur à eau — la chaleur est transférée à un circuit d'eau glycolée.
- Ventilation — un ventilateur insuffle l'air chauffé dans la cellule.
- Diffusion — l'air chaud traverse uniformément la pile de bois ou les claies.
- Extraction de l'humidité — l'air chargé d'eau est évacué en continu.
- Séchage maîtrisé — le cycle, homogène et à basse température, conduit la matière à l'objectif d'humidité.
1. Les panneaux hybrides en toiture
La chaleur est produite par des panneaux solaires hybrides installés sur la toiture du bâtiment. Contrairement à un panneau photovoltaïque classique, un panneau hybride valorise à la fois l'électricité et la chaleur : la puissance thermique récupérable atteint ou dépasse 500 W par m² de capteur, soit nettement plus que la seule production électrique du même panneau. C'est cette puissance thermique qui est comptabilisée pour le dimensionnement du séchoir — et pour le calcul de la prime CEE, exprimée au kW thermique (voir le chapitre Fiche CEE AGRI-EQ-110).
La surface disponible en toiture est donc le premier paramètre du projet : les installations types mobilisent de grandes toitures — de l'ordre de 575 m² pour une configuration à quatre kits — ce qui correspond aux hangars agricoles et bâtiments de scierie courants.
2. L'échangeur
Le fluide caloporteur qui circule dans les panneaux est de l'eau glycolée — de l'eau additionnée d'un antigel, ce qui protège le circuit en hiver. Réchauffée par les capteurs, cette eau glycolée traverse un échangeur thermique qui transfère ses calories à l'air ambiant aspiré par la centrale de ventilation. L'air ressort tempéré, plus sec en humidité relative, prêt à être distribué. L'échangeur découple les deux circuits : l'eau glycolée des panneaux d'un côté, l'air de séchage de l'autre, ce qui simplifie l'entretien et le pilotage.
3. L'insufflation d'air chaud

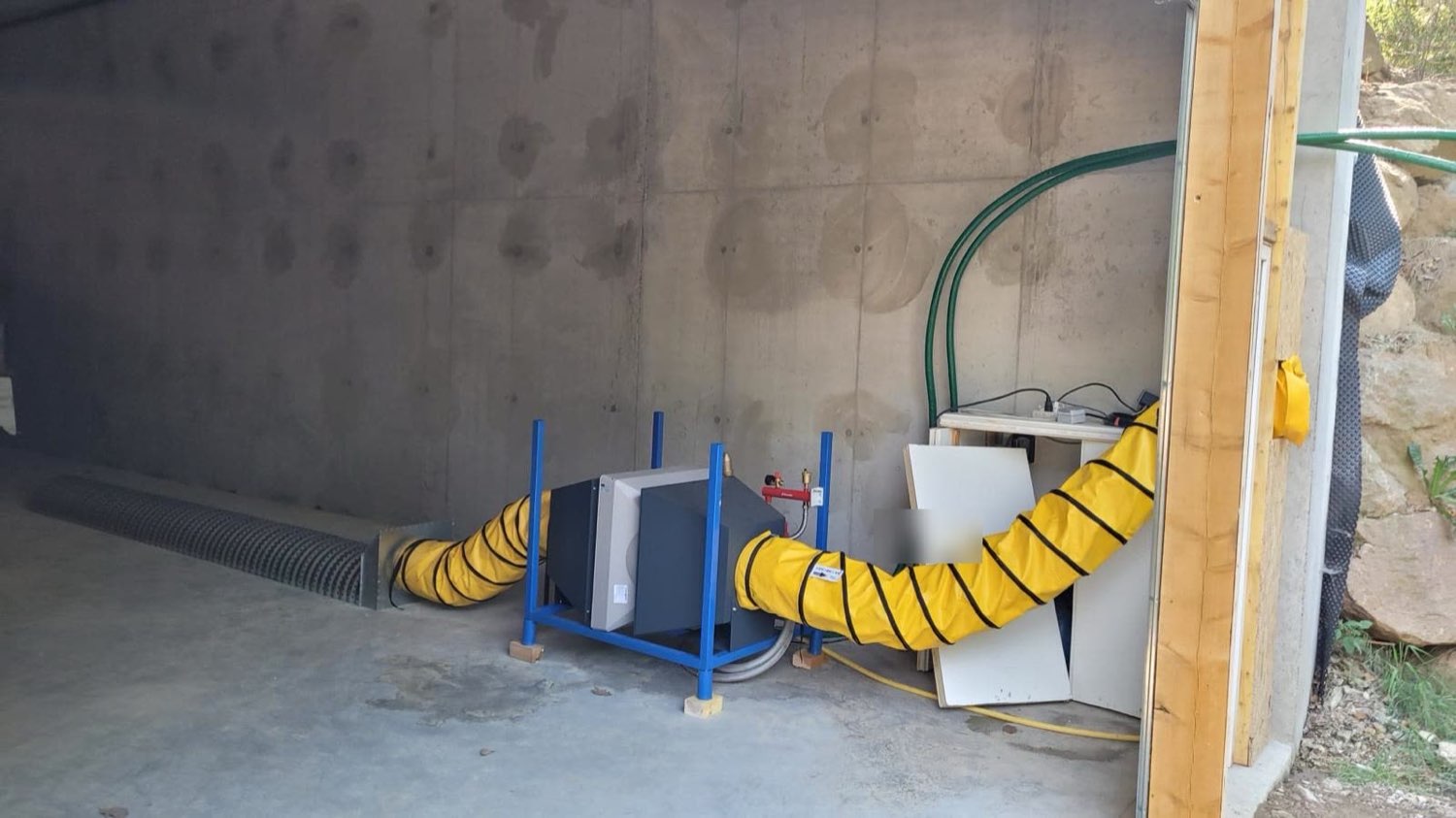

Des ventilateurs poussent cet air chaud dans la cellule de séchage : c'est l'insufflation. L'air circule à travers la pile de bois (ou les claies de produits agricoles), se charge de l'humidité extraite de la matière, puis est évacué. Le débit et la répartition du flux sont pilotés en continu par un automate qui mesure température et humidité en plusieurs points : c'est la ventilation pilotée, cœur du système.
4. La cellule basse température : 25 à 40 °C
La cellule — ou séchoir basse température — est un volume fermé et isolé, installé dans un bâtiment clos, où la matière sèche entre 25 et 40 °C. À titre de comparaison, un séchoir conventionnel haute température travaille à 60-80 °C, parfois davantage. La basse température allonge le cycle mais respecte la matière : c'est un choix technique assumé, pas une limite subie. Pour du bois de chauffage, le cycle type conduit un bois vert d'environ 45 % de taux d'humidité à cœur à moins de 20 % sur brut.
À titre d'ordre de grandeur, un kit couramment déployé sur le marché combine, en un ensemble panneaux hybrides + ventilateur(s) + chambre d'aspiration + chambre de compression :
- Puissance thermique : de l'ordre de 47 kW, mesurée selon la norme ISO 9806.
- Production photovoltaïque associée : environ 36 kWc.
- Débit d'air : autour de 5 700 m³/h.
- Surface de séchage couverte : jusqu'à ~1 500 m² par kit selon la matière.
- Pilotage à distance : supervision et réglages par WIFI, Ethernet ou 4G.
- Normes et qualité : panneaux hybrides conformes IEC 61215 et IEC 61730, productivité des capteurs (électrique + thermique) ≥ 500 W/m², matériel marqué CE, indice de protection IP54, fabricant certifié ISO 9001 — ce que garantit chacune de ces normes.
Ces chiffres sont des exemples représentatifs des systèmes du marché, pas un engagement de performance : chaque projet est dimensionné sur les volumes et la matière réels de l'exploitation.
Les deux configurations d'installation
Sur le terrain, les projets se répartissent en deux familles.
| Configuration | Pour qui | Principe |
|---|---|---|
| Système complet neuf | Exploitation qui ne sèche pas encore, ou qui sèche à l'air libre | Panneaux hybrides + échangeur + centrale de ventilation + cellule basse température montée dans un bâtiment fermé — existant ou à créer, la structure pouvant alors être intégrée à l'opération financée par les CEE, sous conditions d'éligibilité. C'est la configuration la plus courante pour le bois-énergie et les PPAM. |
| Ajout d'une toiture solaire sur séchoir existant | Scierie ou site déjà équipé d'un séchoir haute température (gaz, fioul, électrique) | Les panneaux hybrides préchauffent l'air ou le fluide en amont du séchoir existant. L'énergie fossile ou électrique n'assure plus que le complément : le poste énergie — 40 à 60 % du coût de séchage — baisse d'autant, sans changer les habitudes de conduite du séchoir. |
Dans les deux cas, la cellule de séchage doit être un volume clos : le séchage solaire par insufflation ne fonctionne pas sous un simple auvent, la cellule doit être close pour que la ventilation pilotée garde la main sur les conditions intérieures. Pour autant, ne pas disposer d'un bâtiment fermé n'est plus rédhibitoire : selon la configuration du site, la structure de séchage (hangar) peut être créée et intégrée à l'opération financée par les CEE, sous conditions d'éligibilité.
Combien de kits pour ma surface ?
Un kit couvre jusqu'à environ 1 500 m² de surface de séchage ; au-delà, on additionne les kits. Le nombre nécessaire dépend surtout de la surface à sécher et de la matière traitée. Le tableau ci-dessous donne des ordres de grandeur indicatifs — il ne remplace pas une étude, il permet de se situer.
| Surface de séchage | Nombre de kits (indicatif) | Matières typiques |
|---|---|---|
| Jusqu'à 800 m² | 1 kit | Céréales, fourrages |
| 800 à 1 500 m² | 1 à 2 kits | Fourrages, aromatiques |
| 1 500 à 3 000 m² | 2 kits | Luzerne, plaquettes |
| 3 000 à 5 000 m² | 3 à 4 kits | Plaquettes, sciure |
| Plus de 5 000 m² | 4 kits et plus | Sciure, bois énergie |
Ces repères valent pour se faire une première idée. Le dimensionnement réel croise la surface de séchage, la surface de toiture disponible pour les panneaux, les volumes annuels et le taux d'humidité de départ de la matière : c'est l'objet de l'étude personnalisée de l'exploitation. Deux calculs conduits pas à pas — une scierie et une exploitation PPAM — sont détaillés au chapitre Économie du séchage.
Et la nuit ? Et l'hiver ?
C'est la première question posée, et elle mérite une réponse précise plutôt qu'un slogan.
La nuit. Le séchage n'exige pas un apport de chaleur permanent. Ce qui abîme la matière, c'est l'alternance brutale de conditions ; ce qui la sèche, c'est un gradient d'humidité entretenu dans la durée. La nuit, la ventilation pilotée continue de brasser l'air de la cellule et de réguler l'humidité relative : la matière poursuit son équilibrage interne — l'humidité migre du cœur vers la surface — et le séchage reprend son plein rythme dès le retour du rayonnement. La cellule, isolée et fermée, restitue par ailleurs une partie de la chaleur accumulée en journée.
L'hiver et les longues périodes couvertes. Deux réponses complémentaires. D'abord, le raisonnement en pourcentage d'humidité : un séchoir solaire se dimensionne sur un objectif annuel (par exemple, tant de m³ passés sous 20 %), pas sur une performance de juillet. Les cycles d'hiver sont plus longs, ceux d'été plus courts ; le plan de charge s'organise en conséquence. Ensuite, la version hybride : le système reçoit un appoint biomasse — une chaudière alimentée par les propres connexes du client (dosses, déclassés, plaquettes, écorces). L'exploitation valorise ainsi sa matière la moins vendable pour garantir la continuité du séchage, et le solaire couvre l'essentiel du besoin le reste de l'année. Ce montage hybride est le standard pour les sites qui contractualisent des livraisons toute l'année, notamment en bois-énergie, et il prend toute son importance dans le nord et en montagne.
Un séchoir solaire se juge sur son objectif annuel, pas sur une semaine de juillet. La nuit, la ventilation pilotée entretient l'équilibrage de la matière ; l'hiver, la version hybride à appoint biomasse — alimentée par les connexes de l'exploitation — garantit la continuité.
Pourquoi le séchage lent et maîtrisé protège le bois
Un séchage trop brutal crée un déséquilibre entre la surface, qui sèche vite, et le cœur, qui reste humide. Ce différentiel met le bois en tension : il en résulte des gerces (fentes de surface), du tuilage et des déformations qui déclassent les sciages et font perdre la valeur que le séchage devait précisément créer.
Le séchage basse température procède à l'inverse : il reproduit, en gagnant des mois de calendrier mais jamais en brutalité, le comportement du séchage à l'air libre. L'air à 25-40 °C extrait l'humidité au rythme où le cœur peut la restituer à la surface. Le bois passe de vert à ressuyé, puis à sec, sans à-coups. Pour la tonnellerie, ce point est décisif : le merrain de fente destiné aux douelles doit conserver le fil du bois intact et rester compatible avec la maturation à l'air libre et le lessivage des tanins — un séchage doux et piloté sécurise cette exigence au lieu de la contrarier.
Le même raisonnement vaut pour les produits agricoles : sous 40 °C et à l'obscurité, les PPAM gardent leur couleur et leurs principes actifs, et la perte de matière (freinte) reste contenue. La qualité finale se mesure en points d'humidité et en matière sèche, pas en heures gagnées.
Pour la suite du dossier : le coût et la rentabilité, chiffres à l'appui, le financement CEE de ces installations (fiche AGRI-EQ-110), ou les questions fréquentes — durées de cycle, taux atteignables, conditions d'éligibilité.
